Что показывает георадарное обследование фундамента и какие задачи решает такая диагностика?
Георадарное обследование фундамента представляет собой неразрушающий комплекс инструментальных измерений, позволяющий изучить внутреннюю структуру бетонных и железобетонных конструкций без вскрытия, бурения и демонтажа значительных участков. Методика проведения основана на регистрации отражений электромагнитного сигнала от границ материалов, арматуры, пустот, неоднородностей и скрытых объектов. В результате можно определить расположение арматуры, ориентировочную толщину защитного слоя, участки изменения плотности бетона, зоны локального разрушения, расслоения, каверны и другие аномальные зоны.
Особенно ценна такая диагностика при обследовании старых зданий, промышленных объектов, жилых домов, подпорных стен, мостовых конструкций и оснований, где выполнение большого количества вскрытий невозможно или нежелательно. Георадар помогает получить глубинный разрез конструкции и сопоставить его с проектными решениями, фактическими размерами и результатами визуального осмотра. При необходимости обследование дополняется натурными измерениями, определением геометрических параметров, оценкой состояния поверхности и локальными контрольными вскрытиями.
С помощью георадарного оборудования специалисты могут решать следующие задачи:
1. Определять фактическое расположение арматуры в бетоне и шаг армирования.
2. Выявлять зоны уменьшения толщины конструкции и участки неоднородного бетона.
3. Находить пустоты в грунте, разуплотнение грунта и признаки возможного подмыва около фундамента.
4. Выполнять трассировку коммуникаций, включая скрытые коммуникации, кабельные линии и подземные трубы.
5. Уточнять границы фундамента, глубину его заложения и взаимное положение отдельных конструктивных элементов.
По итогам выполняется интерпретация данных с учетом состава конструкции, условий эксплуатации, влажности, электрофизических свойств материалов и поставленной задачи. Заказчик получает результаты измерений, графические материалы и техническое заключение, в котором указываются выявленные особенности, ограничения метода и рекомендации по дальнейшим действиям. Стоимость работ рассчитывается индивидуально, ориентировочная цена начинается от 35858 руб/м². В Клине специалисты компании ЭкспертизаРоссия выполняют обследования фундаментов для реконструкции, ремонта, усиления и технического контроля.
Можно ли георадаром определить арматуру, толщину фундамента и защитный слой бетона?
Да, георадарное обследование позволяет определить расположение арматуры, оценить шаг между стержнями, выявить зоны сгущения или отсутствия армирования и установить ориентировочную толщину защитного слоя бетона. Метод особенно удобен в тех случаях, когда проектная документация отсутствует, была выполнена реконструкция или фактическое армирование отличается от первоначального проекта. Измерительное оборудование перемещается по поверхности конструкции, а полученные сигналы обрабатываются с учетом диэлектрических свойств бетона, влажности, наличия заполнителя и предполагаемого диаметра металлических элементов.
При обследовании фундамента специалисты последовательно проходят доступные участки, фиксируют координаты обнаруженных отражателей и формируют схему армирования. Это позволяет определить расположение арматуры перед алмазным сверлением, устройством отверстий, установкой анкеров, прокладкой инженерных сетей или усилением конструкции. Георадар также помогает оценить толщину слоев в многослойных элементах, выявить границы между бетоном, гидроизоляцией, стяжкой и основанием. Если исследуется не только сам фундамент, но и прилегающая территория, дополнительно анализируются дорожная одежда, обратная засыпка и состояние грунтового массива.
Точность результатов зависит от нескольких факторов:
1. От состава и влажности бетона, поскольку электромагнитный сигнал по-разному проходит через сухие и водонасыщенные материалы.
2. От диаметра, глубины залегания и шага арматуры, а также от наличия двойного армирования.
3. От ровности поверхности, доступа к конструкции и отсутствия металлических помех.
4. От корректности настройки аппаратуры и выбранной частоты антенны.
5. От квалификации специалиста, выполняющего интерпретацию данных.
Поэтому георадарные результаты обычно рассматриваются совместно с визуальным обследованием, проектными материалами и, при необходимости, локальными вскрытиями. Погрешность измерений указывается в документах и не должна трактоваться как абсолютное значение для каждого участка. В сентябре наши специалисты проводят инструментальные измерения, составляют схему армирования и отражают фактические данные в протоколе результатов. При заказе услуги под ключ скидка от 15 процентов.
Как выявляются пустоты, разуплотнение грунта и скрытые дефекты под фундаментом?
Для поиска пустот и зон разуплотнения грунта георадар перемещается по сетке обследования на поверхности фундамента, пола, отмостки или прилегающего грунта. Электромагнитные импульсы отражаются от границ сред с различными физическими свойствами, поэтому участки с нарушенной плотностью, кавернами, просадочными зонами, старой засыпкой или локальным переувлажнением могут проявляться на радарограммах как характерные изменения сигнала. Специалист сопоставляет эти признаки с геометрией сооружения, рельефом, расположением водостоков, инженерных сетей и видимыми повреждениями, после чего формирует карту подозрительных участков.
Такое обследование не сводится к простому поиску темных или светлых зон на экране. Каждая аномалия проверяется по совокупности признаков: форме отражения, продолжительности сигнала, повторяемости на соседних профилях, глубине залегания и соответствию другим данным. Причиной аномальной зоны может быть не только пустота, но и влажный грунт, крупный камень, металлический элемент, остатки старой конструкции или изменение гранулометрического состава засыпки. Поэтому окончательный вывод делается после комплексной обработки и сопоставления результатов измерений с фактическими условиями объекта.
Георадарная диагностика особенно полезна при следующих признаках:
1. Появлении трещин в стенах и цоколе, которые могут быть связаны с неравномерной осадкой.
2. Просадке отмостки, пола или грунта возле здания.
3. Повторном подтоплении подвала и повышенной влажности конструкций.
4. Разрушении участков фундамента после аварии инженерных сетей.
5. Подготовке к усилению основания, инъектированию или устройству свай.
6. Необходимости определить скрытые объекты и трассировку коммуникаций до начала земляных работ.
При обнаружении подозрительной области специалисты могут рекомендовать проверочные шурфы, контрольное бурение, отбор материала или дополнительные геотехнические исследования. Георадар дает непрерывную картину по профилям и значительно сокращает количество разрушительных операций, но не заменяет расчет основания и лабораторный контроль грунта, если они необходимы по техническому заданию. Компания работает с 2013 года, а с 2013 года по 2026 выполнено более 2569 заказов, включая обследования оснований и подземных конструкций.
Как проходит обследование фундамента георадаром на действующем объекте?
Работы начинаются с анализа исходных материалов и уточнения цели обследования. Специалист изучает планы здания, сведения о ремонтах, данные о трещинах и деформациях, характеристики фундамента, доступные участки и условия эксплуатации. На основании этой информации формируется техническое задание, выбирается методика проведения, частота антенны, направление профилей и шаг обследовательской сетки. Если документация отсутствует, схема измерений разрабатывается по результатам предварительного осмотра.

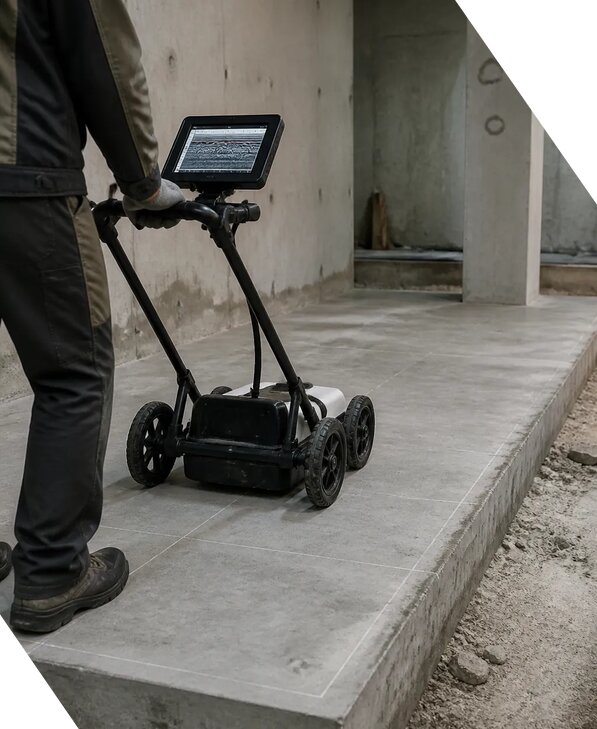

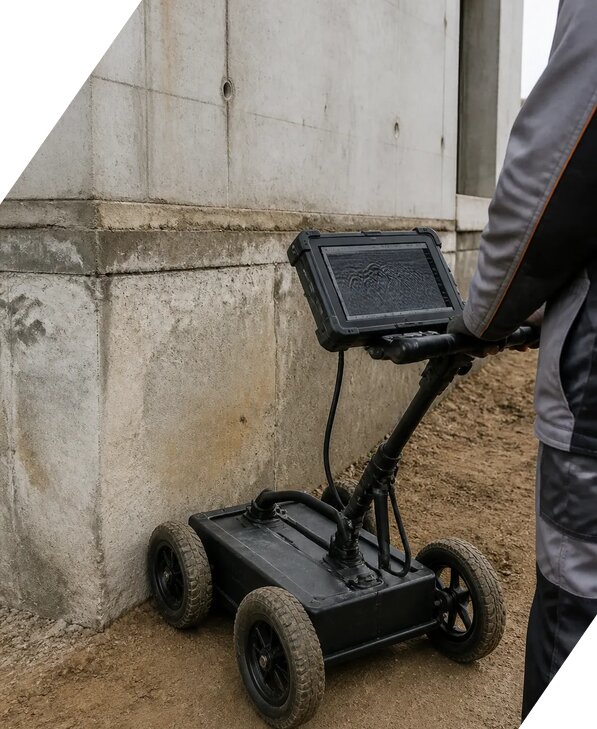

Перед началом работ проверяются поверхности, убираются мешающие предметы, отмечаются опасные зоны и согласовывается безопасный маршрут перемещения оборудования. Георадарные профили наносятся на план или разбиваются по координатной сетке. Измерения выполняются вдоль стен, ростверков, плит, ленточных участков, пола подвала, отмостки и грунта рядом с фундаментом. При необходимости применяются несколько антенн, чтобы получить приемлемое соотношение между глубиной исследования и разрешающей способностью.
Обычно процесс включает следующие этапы:
1. Визуальное обследование и фотофиксацию доступных конструкций.
2. Разметку профилей и привязку результатов к плану объекта.
3. Настройку георадара с учетом материала, влажности и предполагаемой глубины.
4. Выполнение сканирования и повторную запись участков с неоднозначными сигналами.
5. Обработку радарограмм, фильтрацию помех и построение глубинных разрезов.
6. Сопоставление георадарных данных с натурными измерениями и исходной документацией.
7. Подготовку отчета с описанием выявленных конструкций, аномалий и ограничений обследования.
Работы могут выполняться без остановки эксплуатации здания, если обеспечен безопасный доступ и отсутствуют факторы, мешающие перемещению антенны. Однако металлические предметы, действующие электроустановки, вода, неровности и плотная застройка способны влиять на качество сигнала. В таких случаях специалист фиксирует условия измерений и указывает их влияние на достоверность выводов. Отчет обычно включает схему профилей, фотографии, радарограммы, результаты расшифровки и техническое заключение. При необходимости документы подготавливаются с учетом требований заказчика, строительных норм и иной нормативной документации. Отправьте запрос КП Ивану Кирилловичу, чтобы согласовать объем обследования и состав отчетных материалов. Мы работаем Пн-Пт 09-18 Сб-Вс вых..
Насколько достоверны результаты георадарного обследования и какие документы получает заказчик?
Достоверность георадарного обследования определяется не только характеристиками прибора, но и всей организацией работ: корректностью технического задания, выбором антенны, качеством привязки профилей, условиями доступа, состоянием поверхности, опытом оператора и глубиной последующей интерпретации данных. Георадар дает непрерывную информацию по пройденным линиям и позволяет увидеть изменения конструкции между точками, где при традиционном обследовании пришлось бы выполнять отдельные отверстия или шурфы. При этом метод имеет ограничения: металлическая сетка с малым шагом, высокая влажность, электропроводные грунты, толстые слои бетона, сложная геометрия и сильные внешние помехи могут снижать глубину и разрешение исследования.
Чтобы повысить надежность выводов, данные проверяются несколькими способами:
1. Профили повторно проходят на спорных участках и в перпендикулярных направлениях.
2. Результаты сопоставляются с проектом, исполнительными схемами и данными визуального осмотра.
3. Выполняются натурные измерения размеров конструкций, отметок и доступных повреждений.
4. При необходимости назначаются локальные вскрытия, контрольное бурение или отбор образцов.
5. В отчете отдельно указываются обнаруженные признаки, вероятная интерпретация и зоны, требующие дополнительной проверки.
По завершении заказчик получает протокол результатов, графические материалы с указанием профилей, схемы расположения арматуры или скрытых коммуникаций, радарограммы, описание примененного измерительного оборудования и сведения об условиях проведения работ. В зависимости от задачи оформляется техническое заключение с выводами о фактическом состоянии исследованных участков, выявленных пустотах, неоднородностях, глубине залегания объектов и возможном влиянии дефектов на эксплуатацию. Если обследование входит в проект реконструкции или усиления, материалы передаются проектировщикам для расчетов и разработки решений.
Важно учитывать, что георадар не определяет прочность бетона напрямую и не заменяет испытания кернов, ультразвуковой контроль, лабораторные анализы или расчет несущей способности. Для ответственных объектов может потребоваться аккредитованная лаборатория, испытательное оборудование и дополнительные процедуры, подтверждающие соответствие требованиям нормативной документации. Компания организует контроль качества на всех этапах, фиксирует результаты измерений и формирует документы в соответствии с задачей обследования.
